VSL钢绞线斜拉索体系

作为斜拉索技术的领先者,VSL不仅对目前斜拉索结构存在的挑战提供解决方案,而且与客户密切合作开发下一代的斜拉索体系。近来在斜拉索桥方面的发展主要针对大跨距桥、长拉索,以及满足拉索快速施工要求和严格的拉索疲劳性能要求等方面。VSL的轻型吊装设备、紧凑的钢绞线束方案以及高效可靠的减振体系都能够满足当今对于斜拉索的要求。

近年来VSL的SSI 2000斜拉索体系已经被成功应用于近200座斜拉索桥项目,因此VSL具有大量的经验来发展SSI 2000体系,在维持体系杰出性能的同时扩大其应用灵活性和应用范围。

对于紧凑型和简洁的桥塔设计桥梁或矮塔结构,鞍座方案是一个很好的选择。通过使用鞍座来替换桥塔锚具从而可以简化并减小塔上锚固区的应力。SSI鞍座的设计在实现了钢绞线完全单根更换的同时,也具备和SSI2000标准斜拉索锚具相同的疲劳性能。

  • VSL-SSI2000-斜拉索体系

    展开图片收起图片

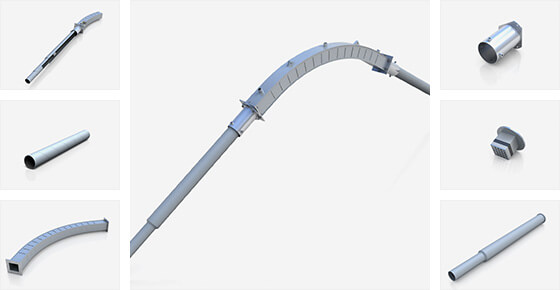

  • VSL-SSI-鞍座体系

    展开图片收起图片

VSL SSI2000斜拉索技术优势:

  • 1、耐疲劳性能

    锚具的设计可以对单根钢绞线进行纠偏,并且能够降低索体振动对夹片锚具区的影响。优良的耐疲劳性能已经通过实验验证满足fib、JT/T771和PTI的最新要求,即在索体发生角度偏转的情况下进行试验。

  • 2、耐久性和多层保护

    所有的SSI 2000斜拉索设计均满足在最恶劣的环境条件下具有100年的设计寿命。锚具组装件内独特的钢绞线单根保护技术防止了钢绞线之间的腐蚀漫延。

  • 3、安装便捷

    紧凑型的锚具和钢绞线单根安装仅仅使用轻型的设备,从而减少了塔吊的使用时间,且不需要在桥面使用重型设备。因此,索体的安装不会影响桥面和桥塔施工的关键作业。

  • 4、易于维护

    钢绞线可以被单根检测、检查和更换,单根更换使用轻型设备对交通影响小,索体更换可在仅关闭一条车道的情况下进行操作。

VSL SSI鞍座技术优势:

对于矮塔斜拉桥和桥塔设计比较紧凑的斜拉索桥,VSL提供与SSI2000斜拉索体系兼容的鞍座专利方案。紧凑的鞍座设计可以实现钢绞线单根安装和更换,并且具备安全可靠的锚固来抵抗索体上的不平衡力。通过大量的疲劳试验验证了鞍座疲劳性能满足fib、JT/T771的要求,并且证明了鞍座和斜拉索标准锚具具有等高的疲劳性能。
